起重設備電機控制系統怎樣應用PLC與變頻器變速
起重吊裝領域為提高機器設備線性度和可靠性，減少了設備故障率，在近些年選用PLC-變頻器變速，特別是在在大中型起重機械上，用PLC系統控制替代傳統式的繼電器-交流接觸器操縱；用直流變頻變速替代繞線電機轉子串電阻器變速；用變頻調速電機或異步電機替代繞線電機，再相互配合優秀的現場總線技術性和工業觸摸屏系統，具有便于維修維護保養，且環保節能成效顯著，變成提升公司生產率的好方式。
操縱計劃方案：

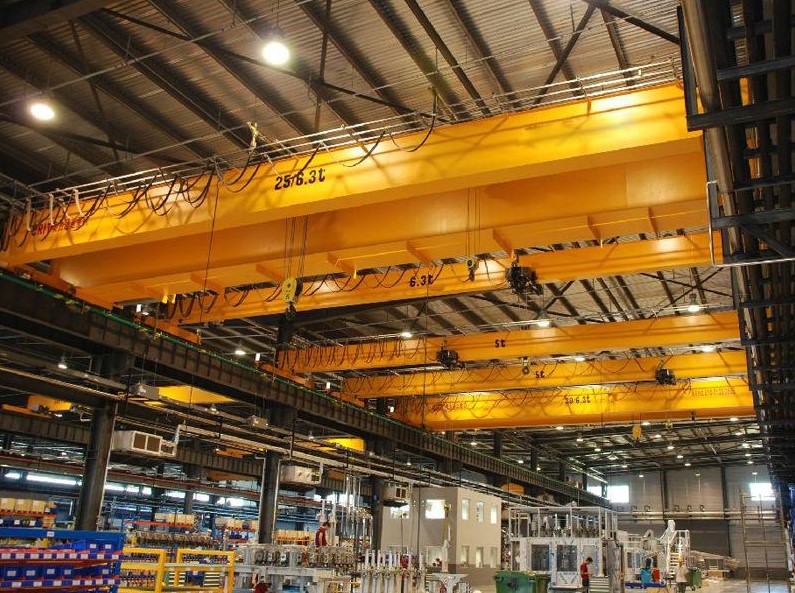

由于對起重設備特性規定很高，某重型機械設備生產制造大物件生產基地，擔負著全部大物件機器設備安裝、精準定位、連接等每日任務，應用一臺QD250/50t門式起重機而且選用了三科工業重載變頻器、觸摸顯示屏等相關設備，應用了優秀的Profibus現場總線技術性、帶伺服電機意見反饋的立即轉矩操縱方法、及優秀的工業觸摸屏系統。
門式起重機分成主鉤、副鉤、大貨車、小轎車等四一部分.因主起升組織在起重設備運用上更為典型性，操縱難度系數高，因此 文中關鍵以起升為例子詳解其操縱方法。
一、可編程控制器操縱系統-PLC
全部系統以PLC作為電機控制關鍵，關鍵有CPU、開關電源、插口控制模塊及鍵入plc模塊等構成。輸入控制模塊采集熱敏電阻的數據信號、行程開關、變頻器等機械設備的常見故障反饋等。收到指令后，控制板和旋鈕切換出控制碼，集中在cpu上進行計算。然后根據plc模塊和Profibus現場總線，將控制代碼發送給變頻器、交流接觸器等機械設備，再驅動電機、離心風機、液壓制動器。
二、Profibus串行通信通信現場總線系統
Profibus是一種敞開式串行通信通信規范，該規范能夠 完成數據信息在各種自動化技術元器件中間相互交換。在本系統中以S7-400做為域名，以各組織變頻器做為從站，根據DP插口控制模塊和RS485屏蔽雙絞線開展數據信息迅速即時互換。
設定變頻器通信主要參數：
98.02=fieldbus激話通信控制模塊
51.01=Profibus-DP挑選現場總線種類
51.02=3設定主升變頻器站詳細地址
51.03=1500挑選通信傳輸速度為1.5Cbit/s
51.04=PPO4挑選傳輸數據種類4(6個全過程數據信息為一個規范塊)
做為域名的PLCcpu從站載入各種各樣鍵入情況信息，即從變頻器讀取主升狀態值和具體值，包含變頻器準備好、通電回復、運作、轉距認證OK、變頻器常見故障、電機具體轉速比等信息；并將各種各樣輸出信息載入從站，將要操縱字和速率給出載入變頻器。包含通信檢驗位、來源于現場總線的PLC系統的Driveon、來源于上臺系統的起動數據信號、常見故障校準數據信號及具體頻率給出等。使繁雜的數據信號變換、監管、意見反饋全過程所有根據Profibus鏈的傳輸數據、和CPU的迅速集中化運輸輕輕松松完成。
三、優秀的工業觸摸屏系統
觸摸顯示屏和PLC中間也選用Profibus系統總線開展傳輸數據與互換，即時地顯示信息和監管各組織的運作情況及工作電壓、電流量、轉距、速率等運作主要參數，并能充分利用常見故障即時確診系統對常見故障狀況開展分辨，記錄常見故障時的各種各樣主要參數，那樣，實際操作工作人員和維修工作人員就可以全方位立即地掌握系統的情況，并可按提醒的常見故障信息去定期檢查檢修，做到精確、迅速故障檢測的實際效果，真實完成了人機對戰智能化系統。
四、變頻調速系統
1)提升組織工作狀況及規定
起升組織規定很大的變速比和偏硬的機械設備特點，以融入吊物的精準起吊規定；規定挺大的電動機扭矩，出色的動態性轉距回應能力，以融入負荷突然變化，確保輕載二次起升的能力；務必處理好制動情況的動能感恩回饋與解決，以減少降速泊車時間；務必處理好溜鉤難題。
2)直流變頻作用運用

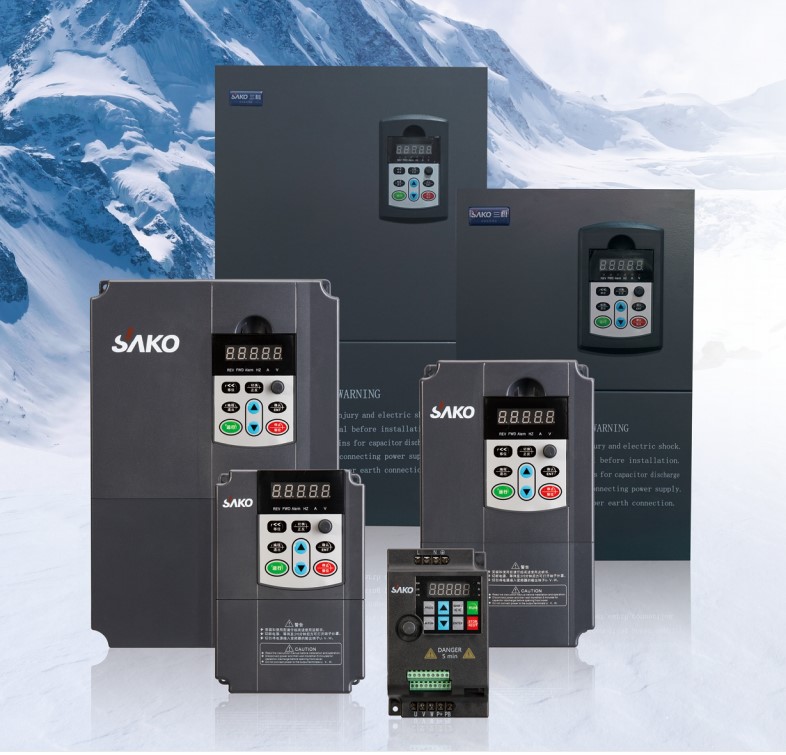

依據技術標準和起升組織特點，變頻器選用帶限速意見反饋插口的SKI800變頻器，相互配合ACC7.2技術專業提高手機軟件，產生閉環控制立即轉距操縱，根據起動轉距設置和預勵磁調節器作用，使電動機起動一瞬間扭矩最大達到300%,完成了出色的起動特點.外接制動電阻，內嵌制動系統斬波器，使操縱全過程中的造成的再造動能歷經制動電阻得到釋放出來，做到迅速制動系統的目的。為能夠更好地提升了機器設備的安全系數，應用電機轉矩釋放出來和制動系統緊密聯系，承擔經常啟動沖擊性的能力，而且應用機械設備制動系統操縱作用，也可以大幅提升可信性。
