地毯機變頻器改造的原理：
之前我國有部分小針織廠的紡機許多都歸屬于八、九十年代從海外進口。這種機器設備大多數都較為老舊，自動化技術水準令人擔憂。而如今生產制造的新機器設備中，大部分完成了機電一體化，集中化自動控制系統，生產率和品質都獲得了極大地提高，可機器設備花費非常價格昂貴。如今眾多工業自動化人員對紡織器材的自動化技術和直流變頻更新改造都給予巨大的關心。
作為一種高新科技的商品的變頻器，另外具備節能與環保（現如今全球經濟發展趨勢的2個方位）的優勢，愈來愈變得重要，并慢慢替代直流電調速，在傳動裝置中具備至關重要的影響力。變頻器關鍵以其出色的調速和啟動與制動系統特性，高效率和明顯的省電實際效果，及其普遍的主要用途等眾多優勢，而被世界各國認可為最理想化、最有發展前景的調速方法。而伴隨著近些年伴隨著紡織器材機電一體化技術實力的持續提升，溝通交流直流變頻調速已變成一種發展趨勢。大多數新近開發和設計的紡織品用品中，無一不采用交流交流異步電機直流變頻調速裝置。

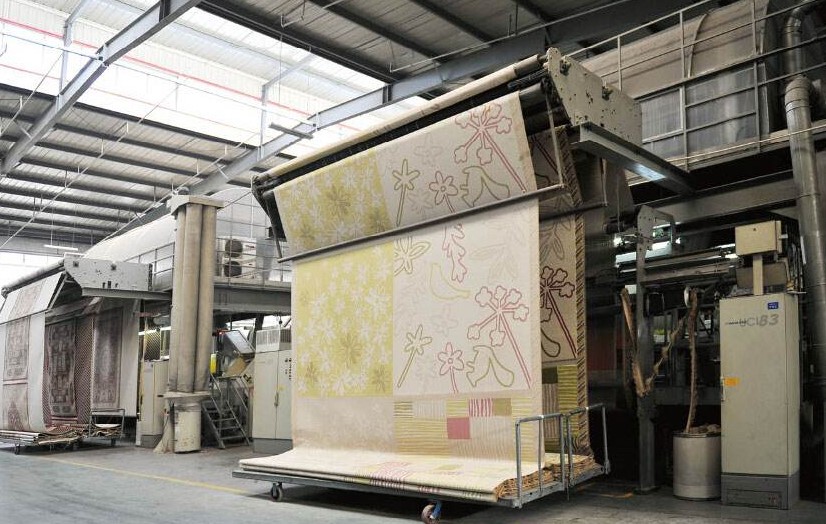

以八十年代英國生產制造的地毯機為例子，全部電氣控制系統構造較簡易，自動化技術水準低，職工勞動效率大。在參照現代進口紡機的原理和加工工藝規定后。大家對于此事機器設備開展了系列產品技改項目。

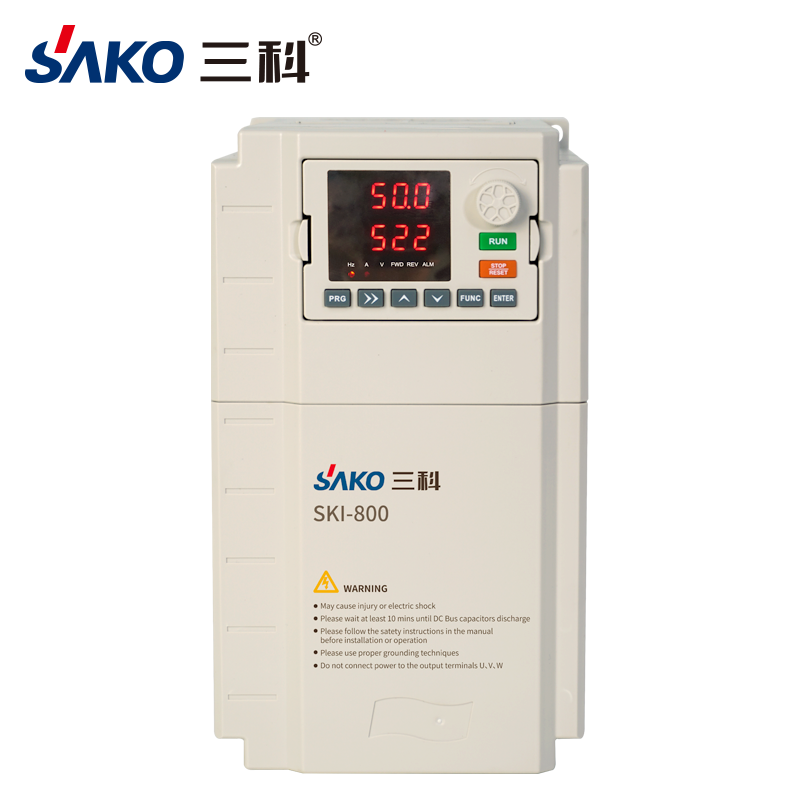

采用一臺變頻器SKI800系列產品15KW的變頻器（配制動電阻）實時控制兩部5.5KW主軸軸承電機，輔助以omron的光電傳感器、施邁賽的安全性拉線開關、法國P+K限位開關等檢驗元器件，操縱整機的啟動、關機、警報及滿紗、落紗等工作中。
1、變頻器調速的工作中全過程
紡機必須一個慢啟、慢停，斷紗、滿紗精準停車全過程，變頻器調速的全部生產流程如
2、啟動、關機加工工藝完成
電機在運行前需提醒3s，用一60分貝的無源蜂鳴器在啟動前鳴叫聲3s，以提醒實際操作職工門把撤出針工作區域。為了更好地擺脫在啟動啟動乏力和不光滑的缺陷，將起動頻率設置為6小時z，適度提升起動轉距，另外把變頻器的另一種作用即S曲線添加到起動全過程中，那樣它不僅有慢起動的作用又有較為圓潤的起動全過程，令人察覺到從低速檔升高全過程中的速率轉變。那樣解決了立即啟動中電機常常燒毀的難題，又避免 了粗紗關鍵點和斷掉的造成。
斷紗停車、滿紗停車或安全性維護停車時，一樣應用S曲線的降速全過程。粗紗機停車還有一個獨特的規定便是錠翼精準定位停，設備每一次降速停車后錠翼停在同一個部位上，針撤出布層，離尼龍布料3毫米處（精密度在1%內），便于作業員的實際操作。大家運用變頻器的可編程控制器I/O接線端子和PLC編程可完成這技術標準關鍵環節。實際全過程是那樣，變頻器在降速停車到設置頻率6小時z時，運用可編程控制器汽車繼電器輸出一個數據信號給PLC，PLC分辨數據信號后輸出一個點動數據信號給變頻器，維持6小時z低速檔運作一定時間。這時光學限位開關開始工作，檢驗安裝在錠翼輪的部位監測點，檢驗輸出開關量數據信號為PLC，輪轉動一周PLC記數一次，記數滿2次后，PLC輸出一個數據信號給變頻器關閉輸出，另外電磁制動器姿勢。
3、直流變頻點動完成
點動經常是地毯機的又一特性，地毯機的點動要是按照點動按鍵將維持一定頻率運作，這類低速檔運作是為了更好地實際操作、試針、檢修等便捷。規定低速檔運作，并可在任意部位停車。可是變頻器不可以長期性工作中在6小時z下列，并且持續、經常地點動會造成過電流量維護。我們在PLC里添加分辨程序流程，便是在一定時間內，持續點動只回應一次。電動時，我們不規定精確部位停車，因此 我們在PLC編程中添加另一分辨程序流程，分辨是點動還是一切正常運作。如果是點動，將不回應語音提示，限位開關不工作中，電磁制動器再次工作中。PLC由于其豐富多彩的可程序編程命令，徹底能夠 完成這種作用。迪恩電氣設備變頻器也擁有 健全的可編程控制器外控接線端子I/O，能夠 便捷地和PLC完成連接。變頻器外控接線端子接線方法以下所顯示：
4、變向系統軟件
在本次設備維修中大家提升了很多作用：在機器設備前后左右各安裝一個安全性拉線開關，當緊急狀況下職工可便捷的帶動吊線，讓電機馬上迅速慢下來。大家挑選了光纖線式光電開關做為檢驗斷開用，當斷開后，線結飛過光學檢驗地區，光電傳感器姿勢，輸出一個數據信號給PLC。PLC傳出警示并關機。
因為
效果分析：
地毯機歷經變頻器設備維修資金投入運作后，工作中平穩靠譜，實際操作便捷，獲得了明顯的經濟收益。選用直流變頻調速后，能夠 依據必須調整電機轉速比，提升生產率。電機平穩運作，毯面品質明顯增強，并且能完成精確的部位停車后，編織成的毛毯上再沒有關機留有的印痕。安全性維護系統軟件健全，職工勞動效率大大的緩解。
結語：
所述評析了變頻器在進口地毯紡織器材中如何完成直流變頻調速和自動化技術更新改造，敘述了地毯機運用變頻器操縱精準定位、慢起動、運作全過程中的調速全過程?？紤]紡織品加工工藝的規定，進一步提高了紡織品品質，緩解了實際操作職工的勞動效率。那樣地毯機才可以伴隨著自動化技術水準的持續提升，生產線設備愈來愈優秀，產品品質持續提升。在市場需求中性價比高的商品才可以站穩腳跟。
