在工廠采用 PLC控制柜進行自動化生產中，可實現設備和過程的自動化控制，實現網絡遠程操作，具有性能穩定，擴展性好，抗干擾強等特點。

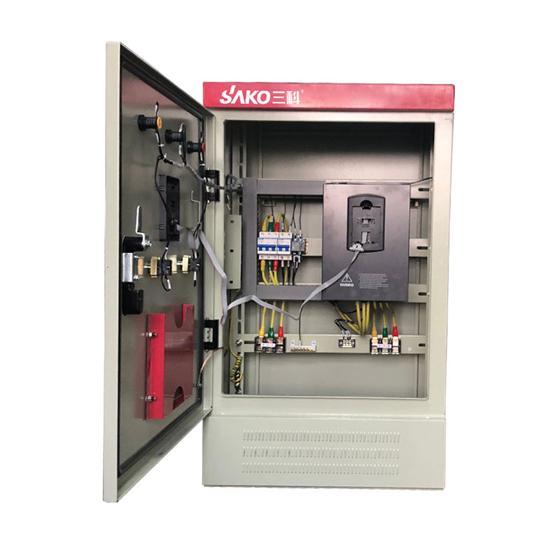

變頻器控制柜(變頻器電控柜/電控柜)由內置變頻器加外圍控制、保護、顯示器和電控元件及柜組。是三相交流電機(包括風機、水泵)變頻調速控制的交流傳動裝置和節能裝置。
可編程控制器控制柜和變頻控制柜的工作原理不同。：
1、PLC控制柜主要用于機構的邏輯控制和動作流程控制。
2、變頻控制柜既可起到保護動力裝置的作用，又具有軟啟動功能；如改變風機、水泵等負荷的轉速，調整液壓流速等。
3、但在實際應用中，變頻控制柜中還集成了PLC控制器。變頻控制柜也可以用PLC控制，但更多用于變頻調速。
4、對變頻器的使用在目前的自動化控制系統中是越來越廣泛。在相關產品設計生產過程中將PLC與
根據杭州三科變頻的技術人員多年的理論與實際結合得出的經驗來看，在PLC和變頻器同時使用的自控系統中，應注意以下幾點：
1、PLC供電電源與動力系統電源(變頻器電源)應分別配置，且PLC的供電選擇應屏蔽變壓器;
2、電源線應盡量與信號線分開，信號線應進行屏蔽；
3、無論是模擬信號輸入還是輸出，模擬量通道必須使用信號隔離模塊;
4、PLC程序里需做軟件濾波設計;
5、信號地與動力地需要分開設計。
上述plc控制柜相關資料由杭州三科變頻器整理。
