有好多人在設計制作控制柜的時候由于導線較多，不知道該怎么去編排導線號碼，以方便自己也方便用戶使用，更為了以后運營維護。今天就讓杭州三科變頻的專業技術人員給大家講一下控制柜線號編號方法。
一、線號的編排原則
簡單、好記、區分清楚、美觀!
1.在電氣線路的安裝和維護過程中，控柜內、柜外所有電子元器件及線路的編號必須與電氣圖紙上的一致。
2.直流電路和交流電路采用不同的標記方法，在交流、直流電路中，各種電路被賦予不同的數字符號，因此在二次電路接線圖中，看到標記后，可以知道該電路的性質，容易維護和檢查。

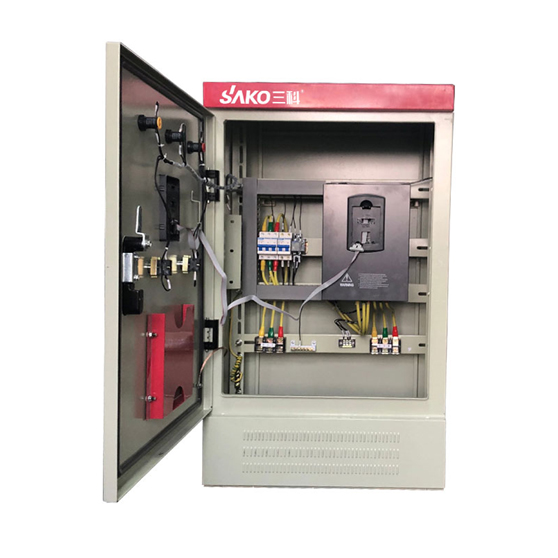

PLC控制柜
二、二次回路標號的基本方法
(1)由三個或三個以下的數字構成的，并且需要標出回路的相別或一些主要特征的，可以在數字標號的前面(或后面)加上文字符號。
(2)根據“等電位”原理進行標記，即在電氣回路中，所有連接到一個點的導線(包括接觸連接的柔性段)必須標有相同的回路號。
(3)電器的觸點、線圈、電阻、電容等元件所隔開的線段，也就是看不同的線段，一般會給出不同的標號，在接線圖上，對于沒有通過端子而直接在屏幕上連接的線路，可不作標號。
直流電路的標記細則:
(1)對各種用途的直流回路，采用了不同的數字范圍，如001~099、 l一599、601~699等控制和保護電路。
(2)控制和保護電路使用的數字標記，并根據保險絲所屬的電路分組。每一百個數分為一組，在每個分段中，首先按正極性回路(編為奇數)從大到小，然后按負極性(偶數)從大到小排列。
(3)信號電路的數字符號按照事故、位置、預報和指令信號進行分組，并按照數字大小排列。
(4)開關柜、控制回路的編號組，應按編號順序選擇開關柜的編號。
(5正電路的線段編號為奇數，負電路的線段編號為偶數；經過回路的主壓降元件(部分)(如線圈、繞組、電阻等)后。)，極性會立即改變，奇偶序列也會隨之改變。對于極性無法標記或極性在運行過程中發生變化的線段，可以選擇奇數或偶數。
(6)通常給一些特定的主回路指定一個專用的標記組。舉例來說，正向、負向電源分別為101,201，負向電源為102,202；合閘回路中的綠燈為105,205,305,405；跳閘回路中的紅燈為35,135,235，……等。

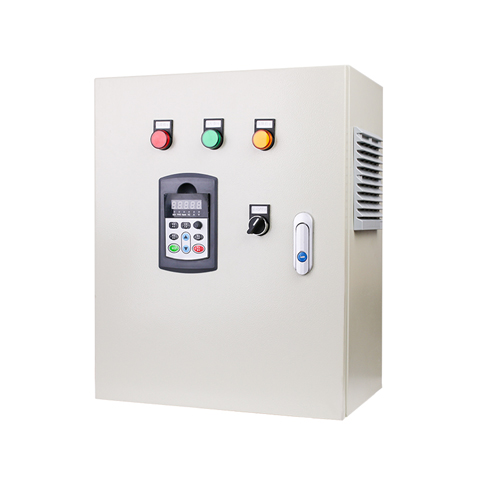

變頻控制柜
交流電的標記細則。
(1)交互式回路是按相別順序進行標記的，除了用三位數來標記外，還用文字標記來表示不同。比如A411,B411,C411，
(2)對不同用途的交流電路采用不同的數字分組。，
電流電路的數字標記一般為10位數字。例如，401-a409,b401-b409,c401-c409，...，a591-a599,b591-b599。如果不夠，它還可以用作一組電流互感器的20位數字。若干組電流互感器并聯的并聯電路應首先采用數字組中的最小數字。不同相電流互感器并聯時，并聯電路應選擇任何一個單相電流互感器的數字組。電壓電路的數字標記應該是一組數字。例如，601-a609,b60l-b09,c601-c609,c6019,c799和17999。
(3)電流感應器和電壓感應器的回路，必須從感應器引出端開始，在指定的數字標號范圍內，按順序編號，如“TA”的回路標為411~419，“2 TV”的回路標為621~629，等等。
(4)一些特定的交流電路(如母線電流差動保護公共電路、絕緣監測電壓表公共電路等。)被賦予特殊的標簽組。交流電路中主電路的序列號:
一位數表示相位差，即U相為1；v相為2；w相為3。十位數的順序區分不同的線段，如U1，11，21，...；第五階段是V2，12，22...；w相是W3，13，23等。L1，l11...L2，l12...L3、L13等。也可以使用。
