一.概述

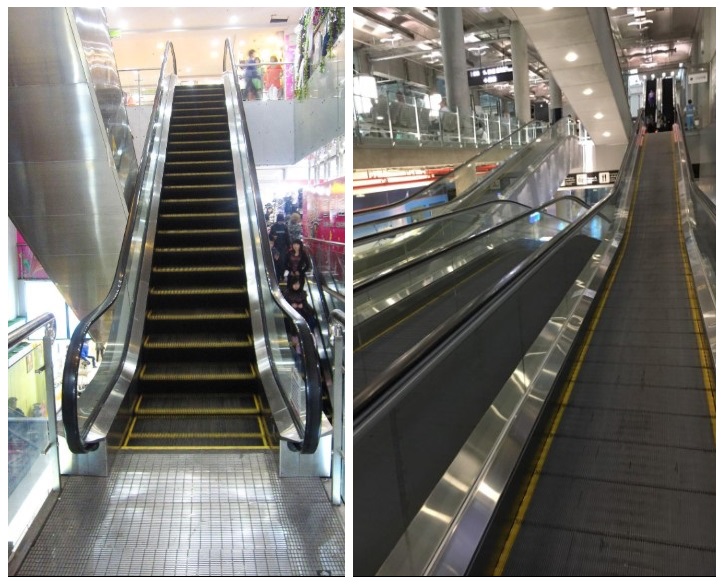

隨著自動化應用領域的擴展，如今的自動扶梯和自動人行道設備開始廣泛應用于酒店、商場、地鐵、火車站、寫字樓、會所、機場等場所中，既方便了顧客、也對提高服務質量的方面上提供了有力幫助。但受限于使用場合的特殊性，扶梯并不是時時刻刻都需要高負載運行，部分扶梯在人流較少的時段中經常處于空轉狀態，這樣既白白浪費了電能，也會對扶梯部件(如電機、減速箱、扶手等)造成不必要的磨損和疲勞損壞。鑒于這種情況，三科變頻深刻認識到自動扶梯的改革勢在必行。
二、變頻改造的原理
自動扶梯的變頻節能運行原理，是基于自動扶梯空載運行產生的龐大電能浪費基數。我們假設如果自動扶梯能夠通過檢測負載狀態來自動調整其運行。比如在人進出相對不頻繁的地方，基于以上思路，自動扶梯檢測到輕載狀態一段時間后，會從全速運行降低到半速運行。如果一定時間后沒有人乘坐扶梯，會逐漸減速直至停止運行，可以有效節約電能(約30% ~ 50%)，減少不必要的機械磨損。當乘客踏上自動扶梯的床罩時，自動扶梯會通過設置在床罩入口處的光電感應裝置自動感應到乘客的到來，開始正常運行。

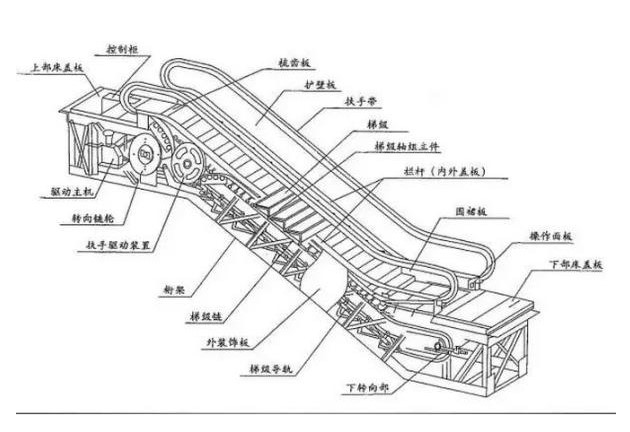

自動扶梯運行結構圖
1)變頻改造的基礎原則
在不影響自動扶梯正常使用的前提下，引入無速度傳感器矢量變頻調速的概念。即變頻器（以下簡稱VFD）根據傳感器產生的信號，當有人乘坐時，扶梯以原設計速度運行；當沒有人乘坐時，自動扶梯減速或停止運行。
2 )VFD能夠起到哪些作用?
主要功能是調節自動扶梯的運行速度，起停平穩運行。一段時間無人乘坐后，系統自動切換到爬行操作；自動扶梯入口處安裝有光電開關。有乘客時，光電開關發出信號，自動扶梯通過變頻從爬行運行到正常速度。當所有乘客離開扶梯時，扶梯自動進入爬行運行狀態招待客人，從而達到節能的目的。節約電能，減少機械磨損，延長扶梯使用壽命。
3)如何正確選用合適的VFD？

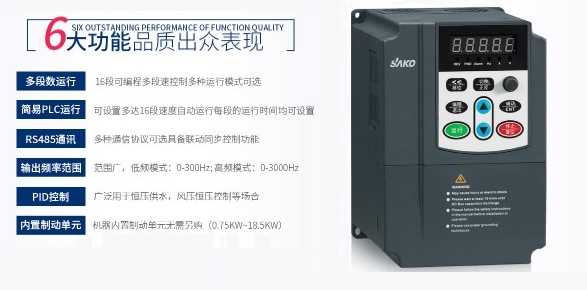

系統要求啟動穩定，無抖動，要求VFD啟動扭矩大，過載能力強。由三科變頻生產的SKI600系列產品，在低頻時就可提供大輸出扭矩，過載能力強，調速精度高，開環時可實現速度誤差
現場電機為7.5KW 4級電機，額定轉速為1500轉/分，選用通用型SKI600 11KW?？紤]到負載特性和快速響應的需要，應選擇VFD作為第一檔。將VFD設置為多速運行和終端正反轉控制。

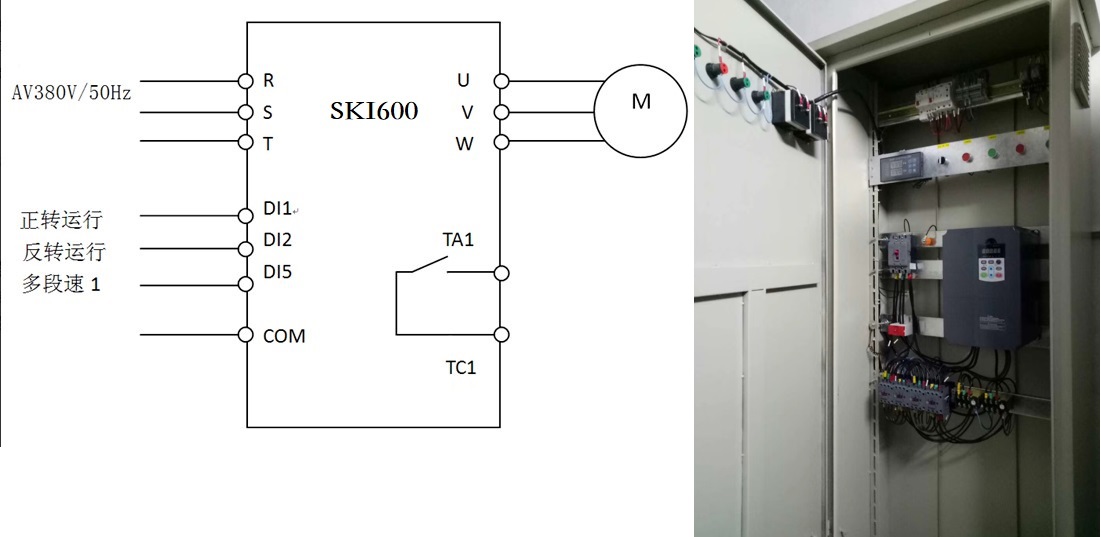

三、接線圖
四、參數設置
F0.03=6頻率源主設置(多速運行設置)
F0.11=1命令源選擇(終端控制)
F0.13=3加速時間
F0.14=10減速時間
F0.18=8載波頻率(赫茲)
F0.23=20下限頻率(赫茲)
F1.00=1 DI1端子功能(正向操作)
F1.01=2 DI2端子功能(反向操作)
F1.04=12 DI5端子功能選擇(多速端子1)
F3.07=1停止模式(自由停止)
F4.01=4扭矩提升(4%)
E1.51=3多段速度0段給定模式(給定面板電位計)
E1.00=100 0速度設置(100%)
E1.01=100 1級速度設置(100%)
其他參數與出廠值沒有變化。
五、自動扶梯變頻改造的效果
1)明顯省電
自動扶梯電機的負載是恒轉矩負載。由于自動扶梯電機在無人時轉速降低到正常轉速的一半，電機功率降低到原來的一半。根據實際運行負荷情況，節電率可達30-50%。
2)減少機械磨損，延長設備使用壽命
隨著轉速的降低，機械部件的磨損大大減少，自動扶梯的維護成本也成倍增加。特別是輸送帶的使用壽命增加，成本明顯節約，從而延長了自動扶梯的使用壽命。
3)安全可靠，易于維護
使用VFD后，除了適當?shù)碾姍C(jī)保護功能外，電機轉速的降低還可以大大降低電機的溫升，使電機工作更加安全可靠。同時，VFD能夠?qū)?span style="text-indent:2em;">故障完整顯示出來，易于維護。
因此，大多變頻器廠家都認為使用VFD來控制自動扶梯，不僅節省了能源，還提高了乘坐舒適性，可以在通關時廣泛使用。
