此文章為SKI680三科變頻器參數設定及技術修改。
參數出廠設置的調試方法
F8.03=1-------------------------參數初始化;
注：此參數值初始化完后會變?yōu)?，參數不保存;初始化完后顯示會跳到F8.04;
面板啟停機面板電位器調速
F0.02=0-------------------------面板啟停;
F0.03=0-------------------------面板電位器調速;
面板啟停機面板上下鍵調速
F0.02=0--------------------面板啟停;
F0.03=1--------------------頻率數字設定;
F0.08=50-------------------數字設定;
面板M-FUN按鍵
設置為反轉功能的設置方法
F8.04=3-------------------點動/反轉按鍵設置為反轉功能鍵;
轉矩提升的調試方法
F0.14=30.0----------------轉矩提升30%;
載波頻率的修改
F0.14=8.0--------------載波頻率設定;
加減速時間設置方法
F0.10=20.0-------------------------加速時間;
F0.11=20.0-------------------------減速時間;
自由停機的設置方法
F1.04=1-------------------------自由停機;

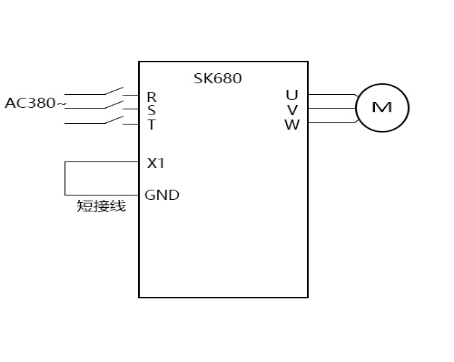

SK680上電自啟動
一：變頻器接線
二：參數設定
F0.02=1---------------外部端子控制;
F2.15=1---------------上電時端子運行命令有效;
低頻沒力時的調試方法
一：變頻器參數設置(比如運行15HZ時沒力)
F0.13=2----------------------自定義V/F曲線;
F0.17=15---------------------輸出頻率點;
F0.18=50---------------------輸出頻率點電壓設置;
注：改完參數后運行到15HZ，多按幾次移位鍵，讓A指示燈常亮，此時顯示為變頻器實際運行電流，如果此值小于電機的額定電流，則增大F0.18這個參數的值，再次運行到15HZ，顯示的電流值在電機額定電流左右即可。調好后，運行的狀態下按移位鍵，多按幾次移位鍵，讓HZ指示燈亮。

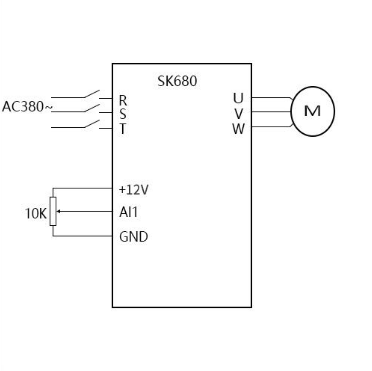

SK680面板啟動外接電位器調速
一：變頻器接線
二：變頻器參數設定
F0.02=0-------------面板啟停;
F0.03=3-------------模擬AI1調速;
F0.10=10.0----------加速時間;
F0.11=10.0----------減速時間;
SK680外部端子啟停模擬壓調速
一：變頻器接線
二：變頻器參數設定
F0.02=1------------------外部端子啟停;
F0.03=3------------------模擬電壓AI1輸入;
F0.10=10.0------------------加速時間;
F0.11=10.0------------------減速時間;

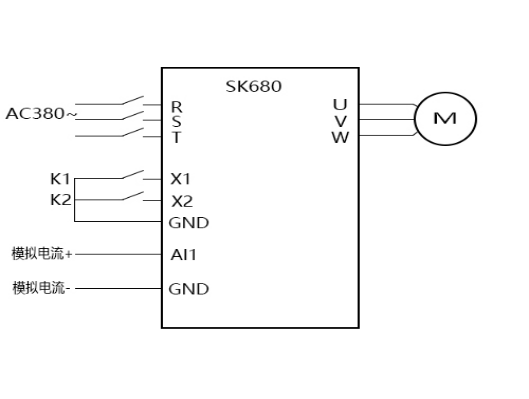

SK680外部端子啟停模擬電流調速
一：變頻器接線

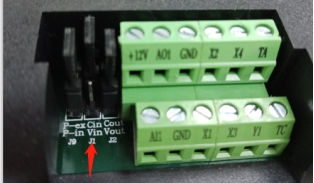

注：J1跳線插在上面兩根針位上;
變頻器參數設定
F0.02=1------------------外部端子啟停;
F0.03=3------------------AI1電流輸入;
F0.10=10.0------------------加速時間;
F0.11=10.0------------------減速時間;

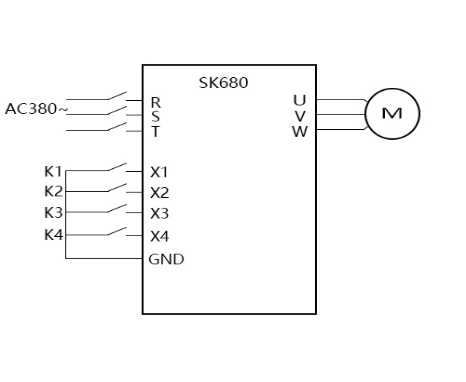

SK680外部端子啟動UP/DOWN調速
變頻器接線
變頻器參數設定
F0.02=1---------------外部端子啟停;
F0.03=2---------------UP/DOWN調速;
F0.10=10.0---------------加速時間;
F0.11=10.0---------------減速時間;
F2.10=10-----------------X3為遞增(UP)調速;
F2.11=11-----------------X4為遞減(DOWN)調速;
SK680用于雕刻機
一：變頻器接線
變頻器參數
F0.02=1----------外部端子啟動;
F0.03=4----------頻率組合設定;
F0.04=400----------最大輸出頻率;
F0.05=400----------上限頻率;
F0.08=0.0----------數字設定;
F0.10=10----------加速時間;
F0.11=10----------減速時間;
F1.15=5----------數字頻率+多段速;
F1.17=100----------多段速1;
F1.18=150----------多段速2;
F1.19=200----------多段速3;
F1.20=250----------多段速4;
F1.21=300----------多段速5;
F1.22=350----------多段速6;
F1.23=400----------多段速7;
F2.10=13----------多段速選擇S1
F2.11=14----------多段速選擇S2
F2.12=15----------多段速選擇S3
380V變頻器改為220V輸出的參數調試
一：參數設置
F4.00=220---------------------電機額定電壓;
直流制動的調試方法
一：變頻器參數設置
P1.07=5.0-------------制動頻率;
P1.09=100-------------直流制動電流;
P1.10=3.0-------------直流制動時間;
