一、變頻器選型技術標準
1.1 選型基本原則
功率裕量設計：
單電機驅動：至少提升1個功率等級（如37kW電機配45kW變頻器）
多電機驅動：總電流×1.2安全系數后再提升1個功率等級
示例：4臺7.5kW電機（17A×4=68A）應選擇≥90A輸出的變頻器
關鍵性能要求：
啟動轉矩：≥150%額定轉矩（0.5Hz時）
過載能力：200%額定電流持續3秒
制動轉矩：≥120%額定轉矩

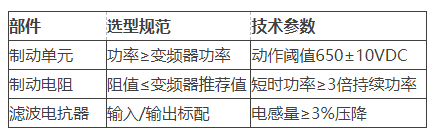

1.2 特殊配置要求

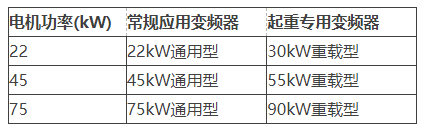

1.3 典型選型對照表
二、防溜鉤控制關鍵技術
2.1 FDT頻率設定規范
松開閾值：
下限頻率：3~5Hz（對應電機額定轉矩的120%）
回差范圍：0.5~1Hz
抱閘時序：
sequenceDiagram 變頻器->>電機: 輸出轉矩建立（0→T_N×120%） 變頻器->>制動器: 延遲200ms后發送松開信號 制動器->>機械裝置: 物理松開（動作時間≤100ms）
2.2 多重保護機制
轉矩驗證：抱閘松開前持續檢測輸出轉矩
速度反饋：編碼器驗證實際轉速與給定一致性
故障連鎖：異常時立即觸發機械制動
三、調試參數設置指南（以廣西項目為例）

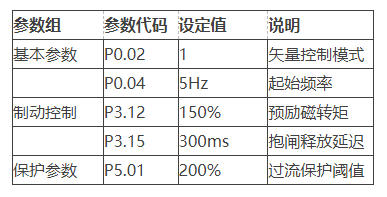

3.1 核心參數表
3.2 動態測試流程
空載測試：
0→100%速度階躍響應（超調量＜5%）
緊急停止測試（制動距離≤設計值120%）
負載測試：
額定負載下低速穩定性（0.5Hz時速度波動＜±2%）
突發負載測試（110%負載突變時的轉矩響應）
四、能量回饋處理方案
4.1 制動系統設計
R_min = U_dc^2 / (0.8×P_motor) 示例：45kW電機，R≤6502/(0.8×45000)≈11.7Ω
多級制動電阻自動投切
母線電壓PID調節（控制精度±15V）
4.2 高級配置選項
再生能量回饋單元（可選）
超級電容儲能系統（頻繁起制動場合）
五、現場問題處理指南
本規范基于GB/T 12668.3-2012《調速電氣傳動系統》要求制定，實際應用中需結合具體設備特性調整。建議每次重大維修后重新進行動態測試，并保存參數配置文件。對于特殊工況（如低溫、高濕度等環境），需額外考慮降容系數。
