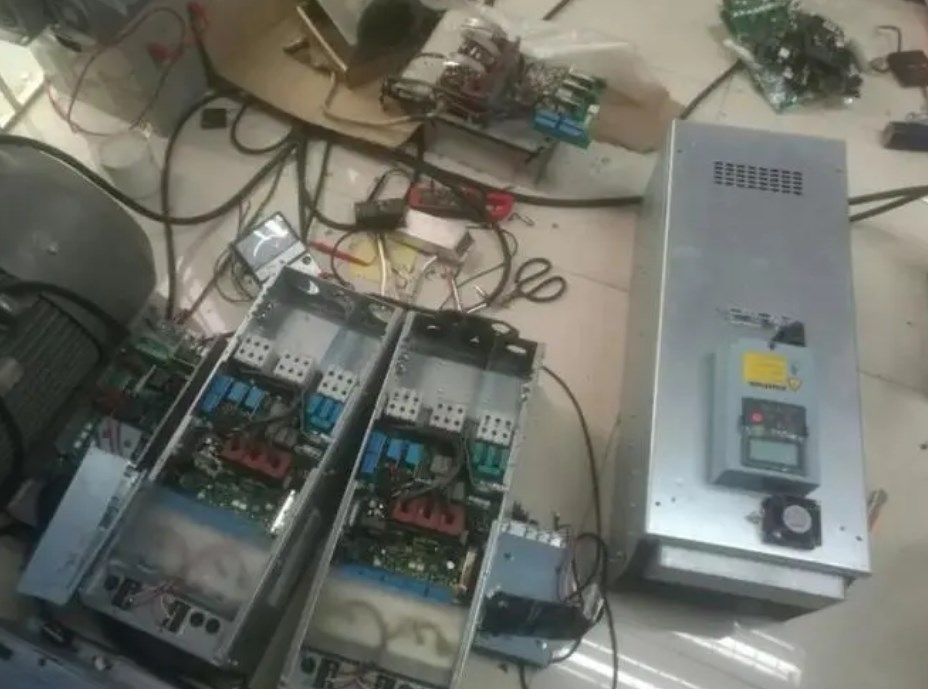

變頻器IC短路的檢測方法：變頻器用逐路脫開負載電路的方法，排查變頻器短路故障是出在哪路負載電路，或停電后，測各路供電電源的輸出端，是否有阻值變小或短路現象。測量+5V電源兩端，呈現7.8Ω的小電阻值，而正常的電路阻值約為數百Ω。判斷+5V負載電路有短路現象，將+5V負載電路脫開后，開關電源有了穩定輸出，說明故障就在+5V負載電路。
+5V供電電源由排線端子去了CPU主板，供CPU芯片及外圍電路，電路范圍比較廣，CPU主板上+5V供電的集成電路比較多，達二十幾片，用常規排除法檢查短路故障的，須將各片IC電路的+5V供電腳挑開，配合電源輸出端電阻值的檢測，當挑開某片IC供電腳，電源輸出端7.8Ω的小阻值變?yōu)檎５碾娮柚岛螅f明該片IC即存在短路故障，當然測量挑開IC的供電腳，檢測其供電引腳的電阻值也是一樣。
但是我們無法預測需要挑開多少片IC后，才能找到故障IC。CPU主板元件焊接的“精致程度”已艱接近于手機的線路板，IC電路全為貼片元件，將IC引腳的銅箔條說成比頭發絲還細，甚至于都不算是夸張。
因此你要若是手底一不小心，挑掉銅箔條的話，想要接起來都比較困難，但是挨片挑，這個法子又太慢了。由于開關電源本身負載能力有限，接于故障電路時會引發過流保護，使開關電源停止輸出。故采用外接容量較大的+5V電源，串接5Ω5W限流電阻接到CPU主板上，通電幾分鐘后，用手觸摸CPU主板上的IC芯片，哪片燙手，有異常溫升，即是哪片IC已經壞掉了。
