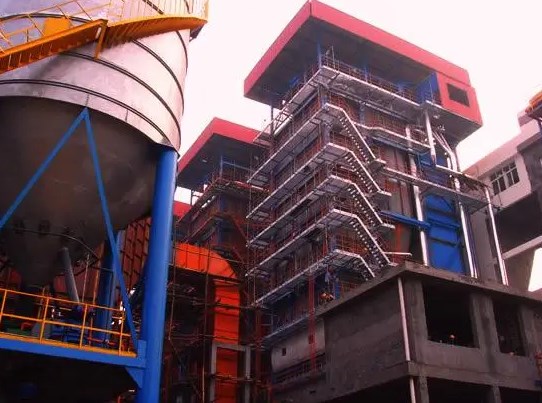

江西某地一家印染廠需要對75T循環流化床二次風機進行升級改造，利用變頻調速調節風機風量，同時實現電機軟啟動及穩定運行的目的，作出本“技術方案”。
一、每套變頻控制柜拖動控制一臺風機，具有變頻/工頻雙向切換功能；
二、變頻柜控制電源采用隔離變壓器與主回路分開，實現電氣隔離；風機電機實行變頻/工頻雙回路供電，由機械互鎖接觸器執行并加電氣互鎖，變頻器輸入側加刀熔開關，以便變頻器退出運行和維護；
三、變頻控制柜具有遠方(DCS)/就地(變頻控制柜上)操作切換功能；
（1）遠方控制狀態下，無論風機處于變頻或工頻運行方式下，均參與聯鎖控制；
（2）就地控制狀態下，遠方控制命令無效,風機啟/停均在變頻柜上實現,風機不參與聯鎖控制；
四、設置緊急停止功能，無論變頻柜處于何種（遠程/就地、變頻/工頻）控制狀態下，當接收到緊急停止命令后立即停機；
五、變頻柜提供標準模擬量輸入/輸出AI/AO，開關量輸入輸出DI/DO，與DCS系統連接，便于實現（DCS）對風機的啟/停、工/變頻切換、風量調節、變頻復位進行控制，并且對風機的運行狀況、遠程/就地、頻率、工/變頻運行、負荷及故障進行監控；
六、未設計DCS控制的情況下，可將全部操作功能設置在爐控室實現遠方控制。
七、需要在變頻柜上加裝過電壓保護裝置。
