本文分析了數控雕刻機床的傳動系統與性能要求，提出基于杭州三科SKI610數控機床變頻器的控制方案，并介紹了系統接線設置方法。
現有的無級變速系統主要有變頻與伺服兩種主軸系統，而數控雕刻機床主傳動系統多采用無級變速，則多使用直流或交流的兩種主軸電機，通過帶動帶動帶動主軸旋轉，或通過帶動帶動和主軸箱內的減速齒輪帶動主軸旋轉，由于主軸電機調速范圍廣，可以無級調速，主軸箱結構大大簡化。由于如今變頻器的高性價比，對于客戶來說具有很大吸引力，所以目前很多機加工行業會廣泛在機床上使用。
系統主要性能要求：
（1）全速度范圍內速度波動??；
（2）低速狀態下扭矩大，能夠確保在低速下的切削力。
（3）加減速的時間盡量短。
系統主要功能需求：
（1）采用 V/F控制方式控制；
（2）要求終端控制為命令源，雙線終端控制：fwd為正向操作（s1輸入），rev為反向操作（s2輸入）；
（3）模擬量設定的頻率源(計算機控制板輸出0~10 VDC)只需AI1口輸入頻率指令；
（4）工作速度一般為0~21000 r/min，轉換器工作頻率為0~350 Hz (高速二級電機)；
（5）減慢時間一般根據客戶自身需要進行3~5秒。因運行速度較高，需要變頻器配有制動裝置；
（6）要求故障輸出信號(Y)和故障恢復信號(S3輸入)。

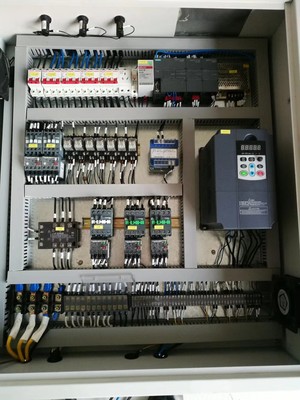

系統說明：
變頻器AI1/GND端子為數控系統提供速度模擬，AI1接數控系統模擬接口的正信號，GND接負信號，信號為0 ~ 10V模擬電壓信號，控制主軸速度。S1/S2/COM是變頻器的正向/反向信號端子。數控系統發送正向或反向信號驅動中間繼電器。中間繼電器的常開觸點與變頻器S1/S2/COM相連，從而控制數控機床變頻器的正反轉。
