在電源設計中我們?nèi)绾芜x擇電源模塊，那么選擇的前提是，我們得了解各種電源，了解各種電源的區別，那樣我們才可以正確的選擇電源模塊。
模擬電源介紹
模擬電源:變壓器電源，由鐵芯和線圈實現。線圈的匝數決定了兩端的電壓比。鐵芯用來傳遞變化的磁場。在中國，主線圈產生頻率為50HZ的變化磁場。這種變化的磁場通過鐵芯傳遞給輔助線圈，在輔助線圈中產生感應電壓，變壓器實現電壓轉換。
模擬電源的缺點:線圈和鐵芯都是導體，在電壓轉換過程中會因自感應電流產生熱量(損耗)，所以變壓器的效率很低，一般不超過35%。
音響器材功放中變壓器的應用：大功率功放需要變壓器提供更多的功率輸出，那么，只有通過線圈匝數的增加、鐵芯體積的增大來實現，匝數和鐵芯體積的增加就會加重其損耗，所以，大功率功放的變壓器必須做的非常大，這樣就會導致：笨重，發熱量大。

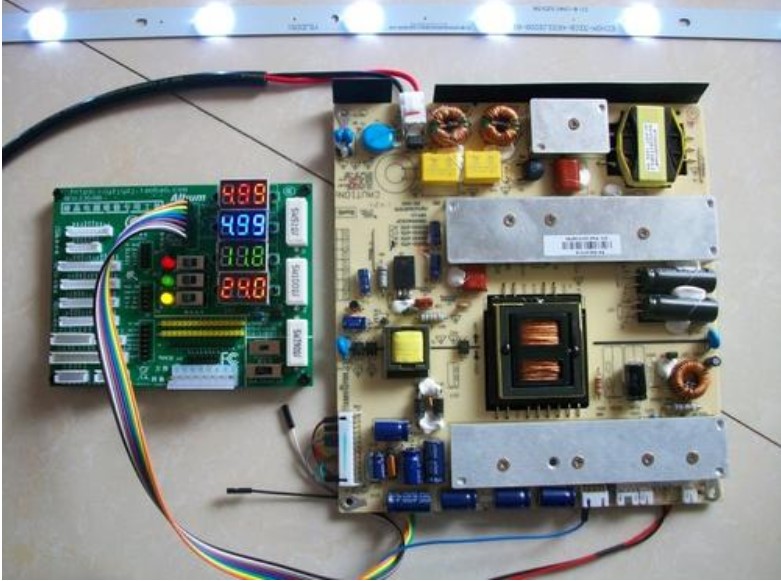

開關電源介紹

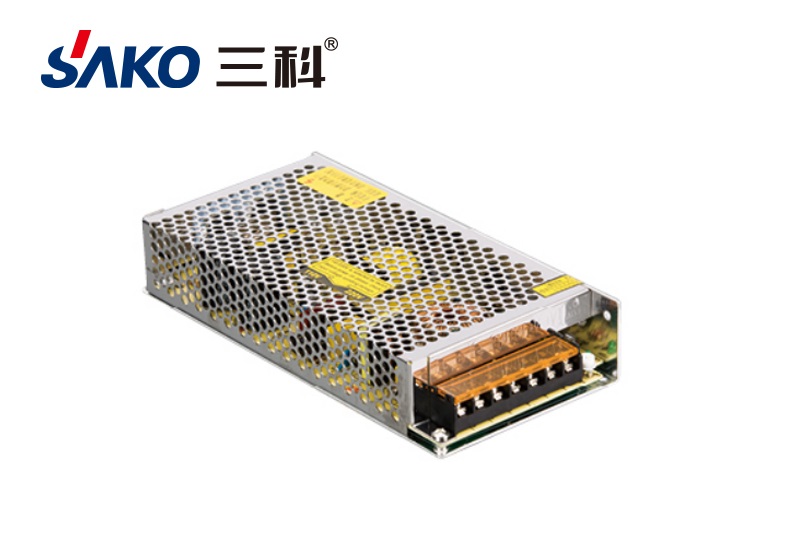

開關電源：在電流進入變壓器之前，通過晶體管的開關功能，將我們通常50HZ的電流頻率提升到數萬HZ，在這么高的頻率下，磁場變化的頻率也達到數萬HZ，因此通過減少線圈匝數和鐵芯體積可以獲得相同的電壓轉換比。由于線圈匝數和磁芯體積的減少，損耗大大降低，一般開關電源的效率達到90%，而體積可以做得很小，輸出穩定，因此開關電源具有模擬電源無法實現的優點。
（開關電源自身也具有相應的缺點，如開關噪聲與輸出電壓紋波等，但線性電源并沒有）
音響器材-功放中開關電源的應用：開關電源的描述過程中已經表明開關電源的優勢，所以即使是大功率功放，開關電源一樣可以做的很精細、小巧，
數字電源介紹
在簡單易用、參數變更要求不多的應用場合，模擬電源產品更具優勢，因?yàn)槠鋺?yīng)用的針對性可以通過硬件固化來實現，而在可控因素較多、實時反應速度更快、 需要多個模擬系統電源管理的、在應用復雜的高性能系統中，數字電源則具有優勢。此外，在復雜的多系統業務中，與模擬電源相比，數字電源通過軟件編程在很多方面得到應用。其可擴展性和可重用性使用戶可以方便地更改工作參數和優化供電系統。通過實時過流保護和管理，還可以減少外圍設備的數量。
數字電源有用DSP控制的，還有用MCU控制的。相對來講，DSP控制的電源采用數字濾波方式，較MCU控制的電源更能滿足復雜的電源需求、實時反應速度更快、電源穩壓性能更好。
可編程是數字電源首先好處，比如通訊、檢測、遙測等所有功能都可用軟件編程實現。另外，數字電源具有高性能和高可靠性，非常靈活。

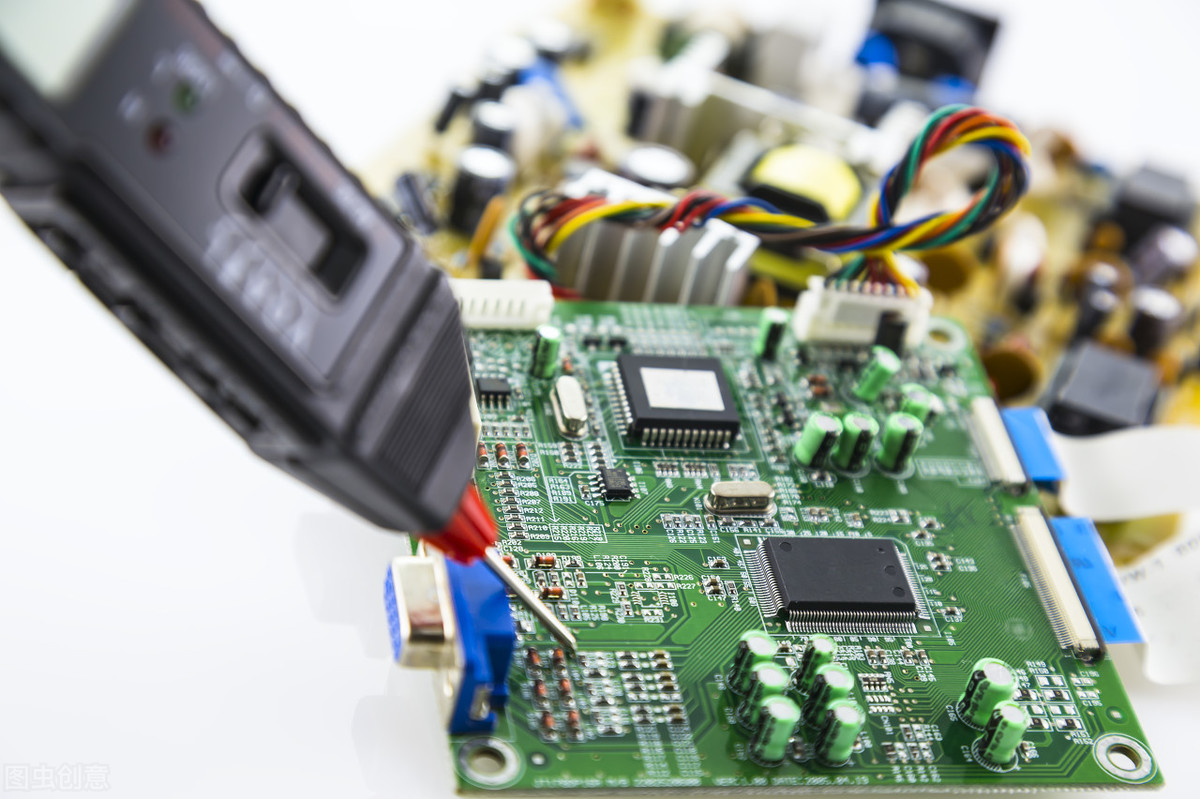

干擾：單片機中數字和模擬之間，因?yàn)閿?shù)字信號是頻譜很寬的脈沖信號，因此主要是數字部分對模擬部分的干擾很強;不僅數字電源和模擬電源通常通過濾波器分開和連接，而且在一些高要求的場合，例如在一些單片機中通過模數轉換器進行模數轉換，數字部分經常進入睡眠狀態，并且大多數數字邏輯停止工作以防止它們干擾模擬部分。如果干擾嚴重，您甚至可以分別使用兩個電源，通常用電感和電容隔離它們?；蛘撸麄€(gè)板上的數字和模擬部分的電源可以分別連接在一起，并通過單獨的路徑直接連接到電源濾波電容器的焊點。如果抗干擾要求不高，它們可以隨意連接在一起。
溫馨提示
（1）如果不使用芯片的A/D或者D/A功能，可以不區分?jǐn)?shù)字電源和模擬電源。
（2）如果使用了A/D或者D/A，還需考慮參考電源設計。
這些內容只是對模擬電源簡單介紹，數字電源，開關電源的區別，想成為工程師，當然要學習更多的東西。
