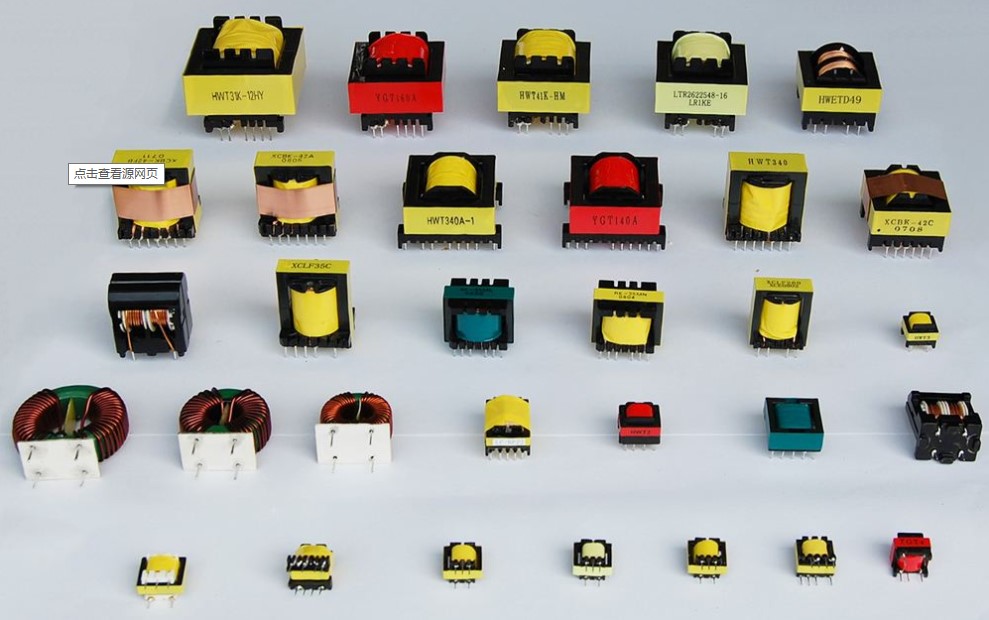

開關電源變壓器簡介
開關電源變壓器是增加開關管的電源變壓器。除了普通變壓器的電壓轉換功能外，它還具有絕緣隔離和功率傳輸功能。它通常用于開關電源和其他涉及高頻電路的場合
一、開關電源變壓器工作原理
電源變壓器變電器和開關管一起產生自激(或別的鼓勵)型間歇性震蕩器將交流電壓鍵入高頻率單脈沖工作電壓。在回掃式電路中，開關管接通時，變壓器將電力轉換成磁場能量積蓄，開關管斷開時放出。 在正電路中，當開關啟動時，輸入電壓直接提供負載，能量?jī)?chǔ)存在儲存電感中。當開關管關閉時，儲能電感將繼續傳遞給負載。
開關電源變壓器是加入了開關管的電源變壓器，在電路中除了普通變壓器的電壓變換功能，還兼具絕緣隔離與功率傳送功能一般用在開關電源等涉及高頻電路的場合。
二、開關電源變壓器的種類
開關電源變壓器有單勵磁，和二勵磁開關電源變壓器兩種。二種電源變壓器變電器的原理和構造不一樣。單勵磁調節器電源變壓器變電器的鍵入工作電壓為單旋光性單脈沖，也分成順向和反方向勵磁調節器工作電壓輸出?？墒?，雙驅動器電源變壓器變電器的輸入工作電壓為雙極型單脈沖，一般為雙極型單脈沖工作電壓
三、開關電源變壓器參數
工作電壓比：變電器一次工作電壓與二次工作電壓之比。
直流電阻：銅電阻。
效率：即輸出功率/輸入功率*100［%］
絕緣電阻:變壓器繞組之間和鐵芯之間的絕緣容量。
抗電強度：變壓器在1秒或1分鐘之內能承受規定電壓的程度。
四、開關電源變壓器的組成
開關電源變壓器的主要材料:磁性材料、導線材料和絕緣材料是開關變壓器的核心。
磁性材料：用于開關變壓器的磁性材料為軟磁鐵氧體，根據其組成和應用頻率可分為兩類：mnzn系統和nizn系統，前者具有高磁導率和高飽和磁感應，中頻和低頻損耗低，磁芯有ei、e和ec等形狀。
導線材料—漆包線：通常用于纏繞小型電子變壓器的漆包線包括高強度聚酯漆包線(QZ)和聚氨酯漆包線(質量保證)。根據油漆層的厚度，分為兩種類型:類型1(薄油漆類型)和類型2(厚油漆類型)。前者的絕緣涂層為聚酯漆，具有優異的耐熱性，絕緣電阻可達60kv/mm；后一層絕緣層為聚氨酯漆，具有很強的自粘和自焊性能(380℃)，可直接焊接，無需去除漆膜。
壓敏膠帶：絕緣膠帶電氣強度高，使用方便，機械性能好，廣泛用于開關變壓器線圈的層間、組間和外絕緣。必須滿足以下要求:良好的附著力、耐剝離性、一定的拉伸強度、良好的絕緣性能、良好的耐壓性、阻燃性和耐高溫性。
骨架材料：開關變壓器的結構不同于普通變壓器的絕緣材料和線圈的支撐材料，它還具有安裝和固定整個變壓器的功能，因此框架材料除滿足絕緣要求外，還應具有相同的抗拉強度，框架材料的熱變形溫度必須高于200℃，才能承受銷的焊接熱，材料必須是阻燃材料，材料必須經過良好的加工和易于加工成各種形狀。
五、開關電源變壓器作用
開關電源變壓器和開關管共同構成一個自激勵（或其他激勵）型間歇振蕩器，使直流電壓輸入到高頻脈沖電壓中。
在抗沖擊電路中，當開關電源開關時，變壓器將電能轉換成磁場能量，在正式電路中，開關電源開關時，輸入電壓直接供應到負載中，儲存在能量電感中。開關關閉時，能量連續傳輸?shù)截?fù)載中，輸入直流電壓轉換成所需的所有低電壓
