一、概述

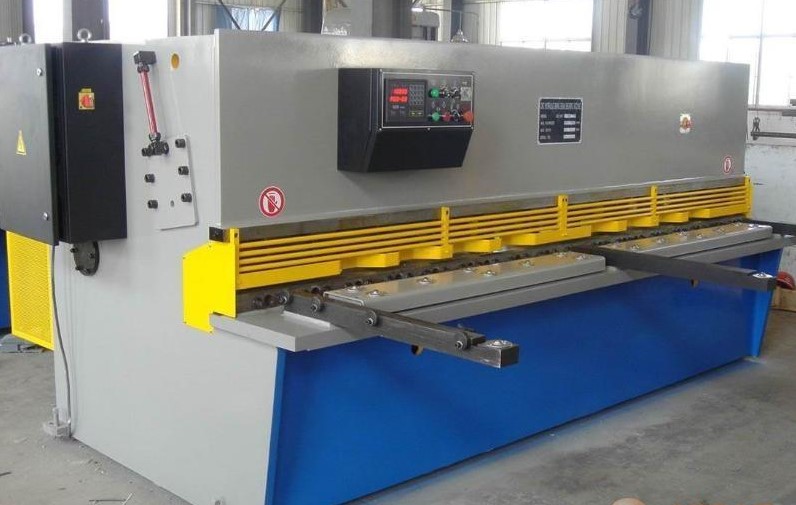

剪板機主要用于剪切各種厚度的鋼鐵板材，是一種能夠?qū)⒏黝惏宀陌葱枨筮M行斷裂分離的機加工設備。同時也能夠加工各類屏蔽材料，膠粘材料，絕緣材料，導電材料，電池制造業中等電子材料。平剪、滾剪及震動剪3種是我們常用的剪板機類型。其中平剪機是應用最為廣泛一種類型。剪切厚度小于10mm的剪板機多為機械傳動，大于10mm的為液壓動傳動。一般用腳踏或按鈕操縱進行單次或連續剪切金屬。
二、工藝簡介

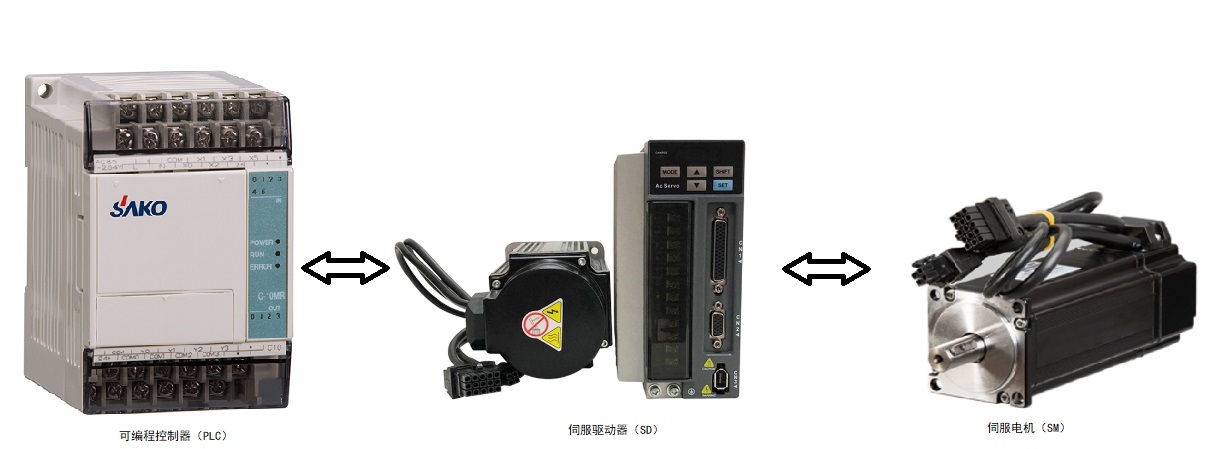

本項目中控制系統是由可編程控制器（PLC）、伺服驅動器（SD）、伺服電機（SM）等主要設備組成?？蓪庸げ牧系匿摪彘L度/數量，送料速度進行自主設定，在加裝可調節滾輪后可對送料機構以及兩側壓力部分進行自主升降，能夠快速放料。在搭配頂針式送料機構后，能夠有效地防止材料的劃傷，主要適用于帶材高速全/半斷裁切。精度高，損耗少，機型設計符合人體工學原理，操作簡單。
三、設備組成
剪板機設備可以由PLC、人機界面、伺服系統和傳動機構等組成，PLC配以人機界面，可直接輸入鋼板長度和數量，并設有手動，自動轉換功能，并具有獨立操作系統，以及專用操作軟件。伺服系統接收PLC系統的脈沖指令完成精確的位置控制。
主軸與圓刀使用伺服系統，可做高低調速及正反轉切換控制。采用進口滾珠滑軌，平行推進切割寬度，配合進口精密滾珠絲桿及滑軌，控制切割寬度及0.1毫米，達到高精度切割和實現高品質剪切。
四、接線圖及驅動器參數設置

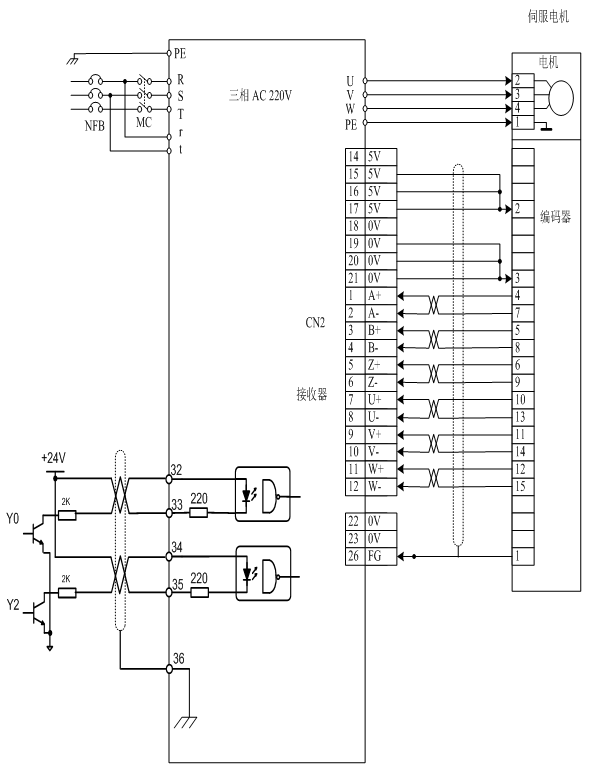

1)接線圖

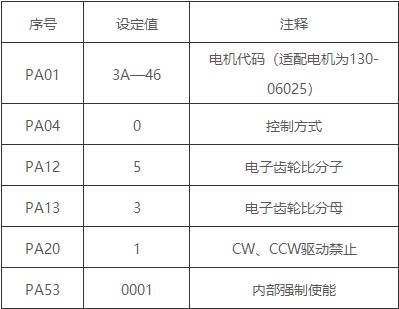

2）參數設置
五、調試與注意事項
1、調試步驟：
（1）正確接好電源線r、t、R、S、T，電機動力線U、V、W、PE，編碼器線(CN2)。
（2）接通電源，設置參數并正確保存（具體操作請參考說明書）。
（3）空載測試，進入?yún)?shù)菜單PA-00后將315改成309長按確認鍵觀察開始電機轉速是否為100轉，轉動片刻后若無報警則說明驅動器及電機接接沒有問題（具體詳細面板操作請參考說明書）。若有異常情況請檢查電機相序及編碼器線連接是否良好。
（4）安裝好驅動器與PLC之間接線，檢查電源及接線沒有問題后上電進行初步測試，觀察電機機械部分是否有卡死現象，電機是否發出異響，若發現問題則請及時解決。
（5）試做一樣品看是否滿足要求。
2、注意事項：
（1）接動力線時，U、V、W一定要一一對應接到端子上，不能通過改變U、V、W相序來改變電機方向。
（2）接控制線（CN1）時，上位機系統和伺服一定要有一端接屏蔽線。
（3）布線一定要合理，交直流電源要嚴格分開，控制線要與電機動力線、電源線嚴格分開。
六、總結
該方案中的剪板機設備在應用了伺服驅動器后，展現出響應快、定位精確、運行平穩等諸多優點。通過用戶的實際使用測試，該設備所加工出來的產品均達到了客戶要求，完全滿足了各項指標，而且也有效地提高了生產效率，客戶對設備的測試效果非常滿意。此設備向客戶充分展示了伺服驅動器的優勢，提高了剪板機設備在市場上的競爭力。
