某地發電廠設有2臺640mw超臨界燃煤機組，各爐內設有2臺可調節的葉軸流風扇，2臺風扇的電源與6kv工作1、2連接，電機功率為1400kw。由于考慮到市場需求等因素，機組長期在70%負荷下運行，因此具有較大的節能空間。
本標段為#1機組2臺送風機加裝重載變頻器的設計、供貨、安裝和調試，為EPC總包工程，2015年3月20日破土動工,4月25日變頻器機房完工，具備主設備就位條件，2015年5月15日前設備全部到貨。結合#1機組檢修期實施安裝，變頻器到貨后電氣安裝及調試工期為30天，最后于2015年06月4日正式投入運行。
變頻器配置
1、該發電廠#機組的2臺送風機是動葉片可變軸流風扇，配置變頻器進行一拉控制。
2、變頻器具兩級單元旁路功能（如圖1所示）

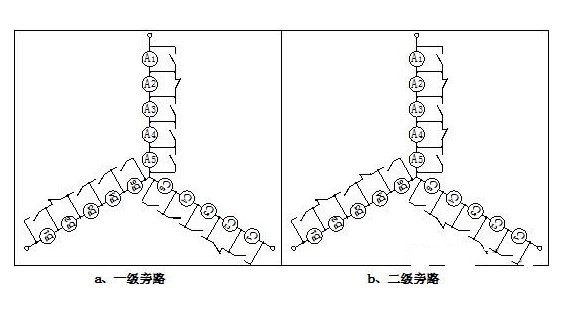

當某動力單元發生故障時(如圖2a所示)，系統自動將該單元和其他兩相的對應單元同時旁路，發出“一次單元旁路”輕故障警報，此時不影響變頻器的正常運行，變頻器的輸出降低8%。
如果沒有及時更換單元，再次有其他單元故障，變頻器還能旁路一組單元，同時發出“二級單元旁路”輕故障報警，此時，變頻器雖已旁路兩組單元（如圖2b所示），但仍不影響變頻器正常運行，只是變頻器整體出力會下降15%左右。

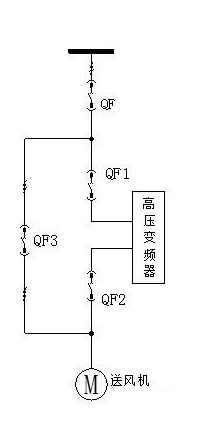

3、變頻器配置自動旁路柜----當逆變器發生二次單元旁路故障時，沒有及時更換單元，其他單元故障時，變頻器會報告再次故障，驅動整個旁路功能，變頻器完全繞過，風機脫離變頻器控制----工頻操作，如圖3所示。
（1）QF1、QF2和QF3三臺斷路器，分別安裝在三個斷路器柜內，QF1、QF2、QF3實現電氣互鎖。
（2）送風機變頻運行時，QF、QF1、QF2在合閘狀態，QF3在分閘狀態；送風機變頻運行時，QF、QF3在合閘狀態，QF1、QF2在分閘狀態。
4、兩臺變頻器采用全封閉內循環散熱運行方式，配備8臺5匹空調進行冷卻，最大負荷下開7臺即可滿足運行要求，另外1臺空調處于備用狀態。
