一、基頻參數的概念

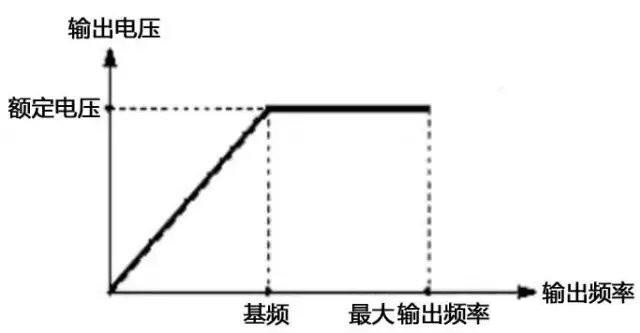

變頻器基頻參數的示意圖如圖：
低于基頻時，變頻器的輸出電壓隨輸出頻率而變化。， V/F=常數，適合于恒轉矩負載特性。
在基礎頻率以上，變頻器的輸出電壓保持在額定電壓范圍內，適合于恒功率負載特性。
二、如何設置基頻
基頻參數應根據電機的額定參數設置，而不是根據負載特性設置。即使電機選擇不適合負載特性，也必須盡可能遵循電機的參數，否則容易過流或過載。
例如：
如果電機的額定工作頻率為50HZ，基頻應設置為50HZ；
如果電機的額定工作頻率為60HZ，基頻應設置為60HZ；
如果電機的額定工作頻率為100HZ，基頻應設置為100HZ。
如果電動機選擇專用的交流變頻電機，電機一般都標注恒轉矩、恒功率調速范圍。
如果標注5～100HZ為恒轉矩，100～150HZ為恒功率，基頻應該設置為100HZ。
三、基頻設置的注意點

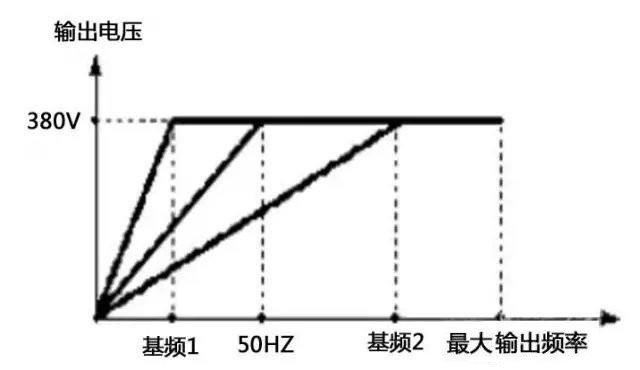

基頻參數直接反映了變頻器輸出電壓與輸出頻率的關系，如果設置不當，很容易導致電機過流或過載。如圖所示。
如圖所示，一臺交流電動機的額定工作頻率為50HZ，額定電壓380V。
若變頻器基頻設置在50 HZ以下(如1 HZ基頻), V/F比率較高，等頻率輸出電壓高，輸出電流大，在啟動時，容易產生過流。
通用變頻器的基頻設置超過50HZ(例如基頻2)，V/F的比例低，同頻的輸出電壓低，輸出電流低，啟動時不能啟動，容易過載。
