相信廣大的杭州變頻柜廠家都知道，變頻柜主要應用在電力、造紙、化工等一些領域廣泛使用，可以凡是工業設備的基本上都可以使用上變頻控制柜，那么一個變頻控制柜的組成有哪些部分呢，接下來三科杭州變頻器就為大家來解析下他的具體使用條件及組成。

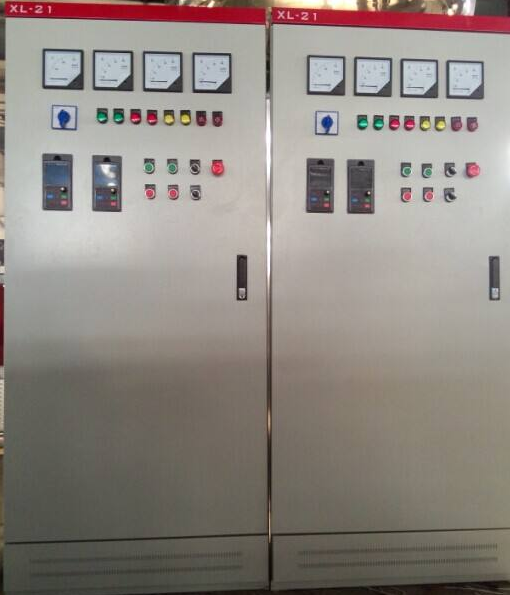

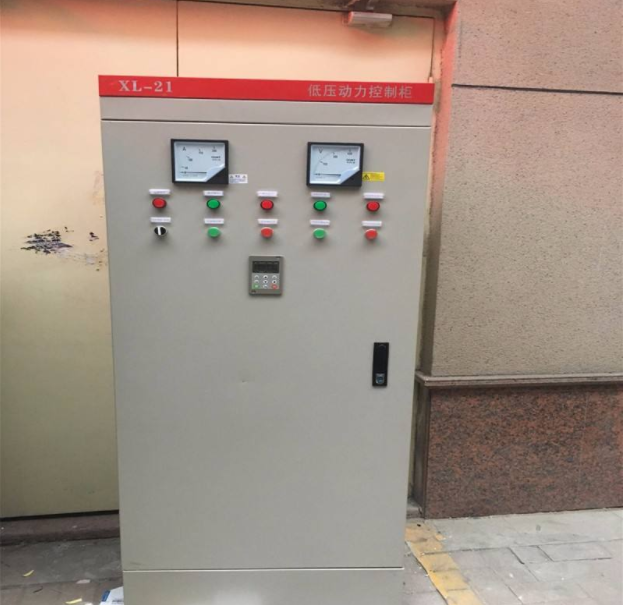

變頻控制柜的主要組成部分
空開開關
空氣開關用來控制整個變頻控制柜的電源控制，是變頻柜不可或缺的部分
PLC控制器
PLC控制器一般的工業設備很多都用的上，總體來說是根據現場情況來決定他的需要。
24VDC的電源
一般來說PLC控制器是自帶24VCD電源的，但具體需要多大的電源需要根據你的設備而決定。
繼電器
一般PLC是可以直接將指令發到控制回路里的，但也可能先由繼電器中轉。如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖需要PLC供的節點卻是220VAC的，那么你就必須在PLC輸出口加上一個繼電器，即指令發出時繼電器動作，讓控制回路的節點接到繼電器的常開或常閉點上。這也是根據情況選擇是否使用繼電器。
接線控制端子
這個毋容置疑，基本上每個柜子都需要的。
PLC控制柜使用條件
供電電源：DC直流24V，兩相交流220v，(-10%，+15%)，50Hz
防護等級：IP41或IP20
環境條件：環境溫度在0℃-55℃，防止太陽光直接照射;空氣的相對濕度應小于85%(無凝露)。遠離強烈的震動源，防止震動頻率為10-55HZ的頻繁或連續震動。避免有腐蝕和易燃的氣體。
基本結構
一、電源
可編程邏輯控制器的電源在整個系統中起著十分重要的作用。如果沒有一個良好的、可靠的電源系統是無法正常工作的，因此，可編程邏輯控制器的制造商對電源的設計和制造也十分重視。一般交流電壓波動在+10%(+15%)范圍內，可以不采取其它措施而將PLC直接連接到交流電網上去。
二、中央處理單元(CPU)
中央處理單元(CPU)是可編程邏輯控制器的控制中樞。它按照可編程邏輯控制器系統程序賦予的功能接收并存儲從編程器鍵入的用戶程序和數據;檢查電源、存儲器、I/O以及警戒定時器的狀態，并能診斷用戶程序中的語法錯誤。當可編程邏輯控制器投入運行時，首先它以掃描的方式接收現場各輸入裝置的狀態和數據，并分別存入I/O映象區，然后從用戶程序存儲器中逐條讀取用戶程序，經過命令解釋后按指令的規定執行邏輯或算數運算的結果送入I/O映象區或數據寄存器內。等所有的用戶程序執行完畢之后，最后將I/O映象區的各輸出狀態或輸出寄存器內的數據傳送到相應的輸出裝置，如此循環運行，直到停止運行。
為了進一步提高可編程邏輯控制器的可靠性，近年來對大型可編程邏輯控制器還采用雙CPU構成冗余系統，或采用三CPU的表決式系統。這樣，即使某個CPU出現故障，整個系統仍能正常運行。
三、存儲器
存放系統軟件的存儲器稱為系統程序存儲器。
存放應用軟件的存儲器稱為用戶程序存儲器。
四、輸入輸出接口電路
1.現場輸入接口電路由光耦合電路和微機的輸入接口電路，作用是可編程邏輯控制器與現場控制的接口界面的輸入通道。
2.現場輸出接口電路由輸出數據寄存器、選通電路和中斷請求電路集成，作用可編程邏輯控制器通過現場輸出接口電路向現場的執行部件輸出相應的控制信號。
五、功能模塊
如計數、定位等功能模塊。
六、通信模塊
工作原理：當可編程邏輯控制器投入運行后，其工作過程一般分為三個階段， 即輸入采樣、用戶程序執行和輸出刷新三個階段。完成上述三個階段稱作一個掃描周期。在整個運行期間，可編程邏輯控制器的CPU以一定的掃描速度重復執行上述三個階段。
1.輸入采樣階段
在輸入采樣階段，可編程邏輯控制器以掃描方式依次地讀入所有輸入狀態和數據，并將它們存入I/O映象區中的相應的單元內。輸入采樣結束后，轉入用戶程序執行和輸出刷新階段。在這兩個階段中，即使輸入狀態和數據發生變化，I/O映象區中的相應單元的狀態和數據也不會改變。因此，如果輸入是脈沖信號，則該脈沖信號的寬度必須大于一個掃描周期，才能保證在任何情況下，該輸入均能被讀入。
2、用戶程序執行階段
在用戶程序執行階段，可編程邏輯控制器總是按由上而下的順序依次地掃描用戶程序(梯形圖)。在掃描每一條梯形圖時，又總是先掃描梯形圖左邊的由各觸點構成的控制線路，并按先左后右、先上后下的順序?qū)τ捎|點構成的控制線路進行邏輯運算，然后根據邏輯運算的結果，刷新該邏輯線圈在系統RAM存儲區中對應位的狀態;或者刷新該輸出線圈在I/O映象區中對應位的狀態;或者確定是否要執行該梯形圖所規定的特殊功能指令。即，在用戶程序執行過程中，只有輸入點在I/O映象區內的狀態和數據不會發生變化，而其他輸出點和軟設備在I/O映象區或系統RAM存儲區內的狀態和數據都有可能發生變化，而且排在上面的梯形圖，其程序執行結果會對排在下面的凡是用到這些線圈或數據的梯形圖起作用;相反，排在下面的梯形圖，其被刷新的邏輯線圈的狀態或數據只能到下一個掃描周期才能對排在其上面的程序起作用。
在程序執行的過程中如果使用立即I/O指令則可以直接存取I/O點。即使用I/O指令的話，輸入過程影像寄存器的值不會被更新，程序直接從I/O模塊取值，輸出過程影像寄存器會被立即更新，這跟立即輸入有些區別。
3.輸出刷新階段
當掃描用戶程序結束后，可編程邏輯控制器就進入輸出刷新階段。在此期間，CPU按照I/O映象區內對應的狀態和數據刷新所有的輸出鎖存電路，再經輸出電路驅動相應的外設。這時，才是可編程邏輯控制器的真正輸出。
可編程邏輯控制器的特點
1.系統構成靈活，擴展容易，以開關量控制為其特長;也能進行連續過程的PID回路控制;并能與上位機構成復雜的控制系統，如DDC和DCS等，實現生產過程的綜合自動化。
2.使用方便，編程簡單，采用簡明的梯形圖、邏輯圖或語句表等編程語言，而無需計算機知識，因此系統開發周期短，現場調試容易。另外，可在線修改程序，改變控制方案而不拆動硬件。
PS：相信通過以上的文字描述，大家都對變頻控制柜有相當?shù)牧私饬?，如果有任何?wèn)題也歡迎大家咨詢?nèi)?strong>杭州變頻器廠家，我們隨時為您解答。
