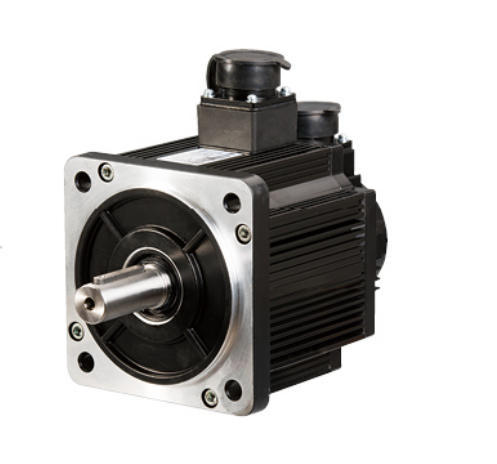

三科130（220v）系列伺服驅動器
生產商：三科杭州變頻器技術有限公司

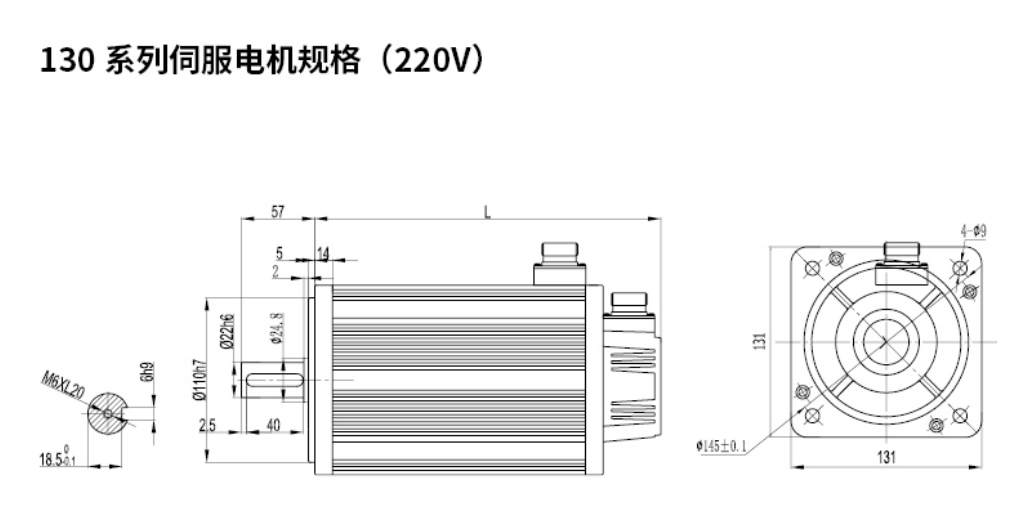

安裝尺寸
| 130系列（220V） | ||||||||||
| 10N.m | 15N.m | |||||||||
| 額定力矩 | 4 N.m | 5 N.m | 6N.m | 7.7N·m | 1000rpm | 1500rpm | 2500rpm | 1500rpm | 2500rpm | |
| 不帶剎車尺寸(L） | 166 | 171 | 179 | 192 | 213 | 209 | 241 | 231 | ||
| 帶電磁抱閘(L) | 233 | 228 | 236 | 249 | 294 | 290 | 322 | 312 | ||
| 帶永磁包閘(L) | 236 | 241 | 249 | 262 | 283 | 279 | 311 | 301 |
| 130系列（220V） | |||||||||||
| 10N.m | 15N.m | ||||||||||
| 額定力矩 | 4 N.m | 5 N.m | 6N.m | 7.7N·m | 1000rpm | 1500rpm | 2500rpm | 1500rpm | 2500rpm | ||
| 不帶剎車尺寸(L） | 166 | 171 | 179 | 192 | 213 | 209 | 241 | 231 | |||
| 帶電磁抱閘(L) | 233 | 228 | 236 | 249 | 294 | 290 | 322 | 312 | |||
| 帶永磁包閘(L) | 236 | 241 | 249 | 262 | 283 | 279 | 311 | 301 | |||
| 產品參數 | |||||||||||
| 電機型號 | 130ST-M04025A | 130ST-M05025A | 130ST-M06025A | 130ST-M07725A | 130ST-M10010A | 130ST-M10015A | 130ST-M10025A | 130ST-M15015A | 130ST-M15025A | ||
| 額定功率(KW) | 1 | 1.3 | 1.5 | 2 | 1 | 1.5 | 2.6 | 2.3 | 3.8 | ||
| 額定線電壓(V) | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | ||
| 額定線電流(A) | 4 | 5 | 6 | 7.5 | 4.5 | 6 | 10 | 9.5 | 13.5 | ||
| 額定轉速(rpm) | 2500 | 2500 | 2500 | 2500 | 2500 | 1500 | 2500 | 1500 | 2500 | ||
| 額定力矩(N.m) | 4 | 5 | 6 | 7.7 | 6 | 10 | 10 | 15 | 15 | ||
| 峰值力矩(N.m) | 12 | 15 | 18 | 22 | 20 | 25 | 25 | 30 | 30 | ||
| 反電勢（V/1O00r/min) | 72 | 68 | 65 | 68 | 140 | 103 | 70 | 114 | 67 | ||
| 力矩系數(Nm/A) | 1 | 1 | 1 | 1.03 | 2.2 | 1.67 | 1 | 1.58 | 1.11 | ||
| 轉子慣量(kg.m2) | 0.85x10 | 0.54x10 | 1.06x10 | 1.26x10 | 1.53x10 | 1.94x10 | 1.94x10 | 2.77x10 | 2.77x10 | ||
| 繞組(線間)電阻(Ω) | 2.76 | 1.84 | 1.21 | 1.01 | 2.7 | 1.5 | 0.73 | 1.1 | 0.49 | ||
| 繞組(線間)電感(mH) | 6.42 | 4.9 | 3.87 | 2.94 | 8.8 | 4.37 | 2.45 | 4.45 | 168 | ||
| 電氣時間常數(ms) | 2.32 | 2.66 | 2.26 | 3.8 | 3.26 | 2.91 | 3.36 | 4.05 | 3.43 | ||
| 重量(kg) | 6.2 | 6.6 | 7.4 | 8.3 | 10.2 | 10.2 | 9.8 | 12.6 | 11.7 | ||
| 編碼器線數(PPR) | 2500 | ||||||||||
| 電機絕緣等級 | C!ass F | ||||||||||
| 防護等級 | IP65 | ||||||||||
| 使用環(huán)境 | 環(huán)境溫度:-20°C～+50°C 環(huán)境濕度:相對濕度<90%（不結霜條件） |
